Mecanizado de bridas de hélices marinas de gran tamaño: por qué necesita un torno vertical de alta resistencia (1)
Las crecientes exigencias de la industria mundial de construcción naval.
El sector mundial de la construcción naval y la ingeniería marítima está experimentando una transformación masiva en 2026. A medida que los buques de carga, los petroleros y los buques de guerra aumentan de tamaño para lograr economías de escala, sus sistemas de propulsión y componentes de motor deben ampliarse en consecuencia.
En el núcleo de estos sistemas de propulsión se encuentran componentes como las bridas de las hélices marinas, las camisas de los cilindros de los motores diésel y las enormes carcasas de los mecanismos de dirección. Estas piezas pueden pesar fácilmente entre 10 y 20 toneladas y medir más de dos metros de diámetro. El mecanizado de estas colosales piezas presenta una serie de desafíos únicos: trabajar con aleaciones marinas extremadamente resistentes a la corrosión, realizar cortes intermitentes de alta resistencia y gestionar enormes volúmenes de virutas metálicas.

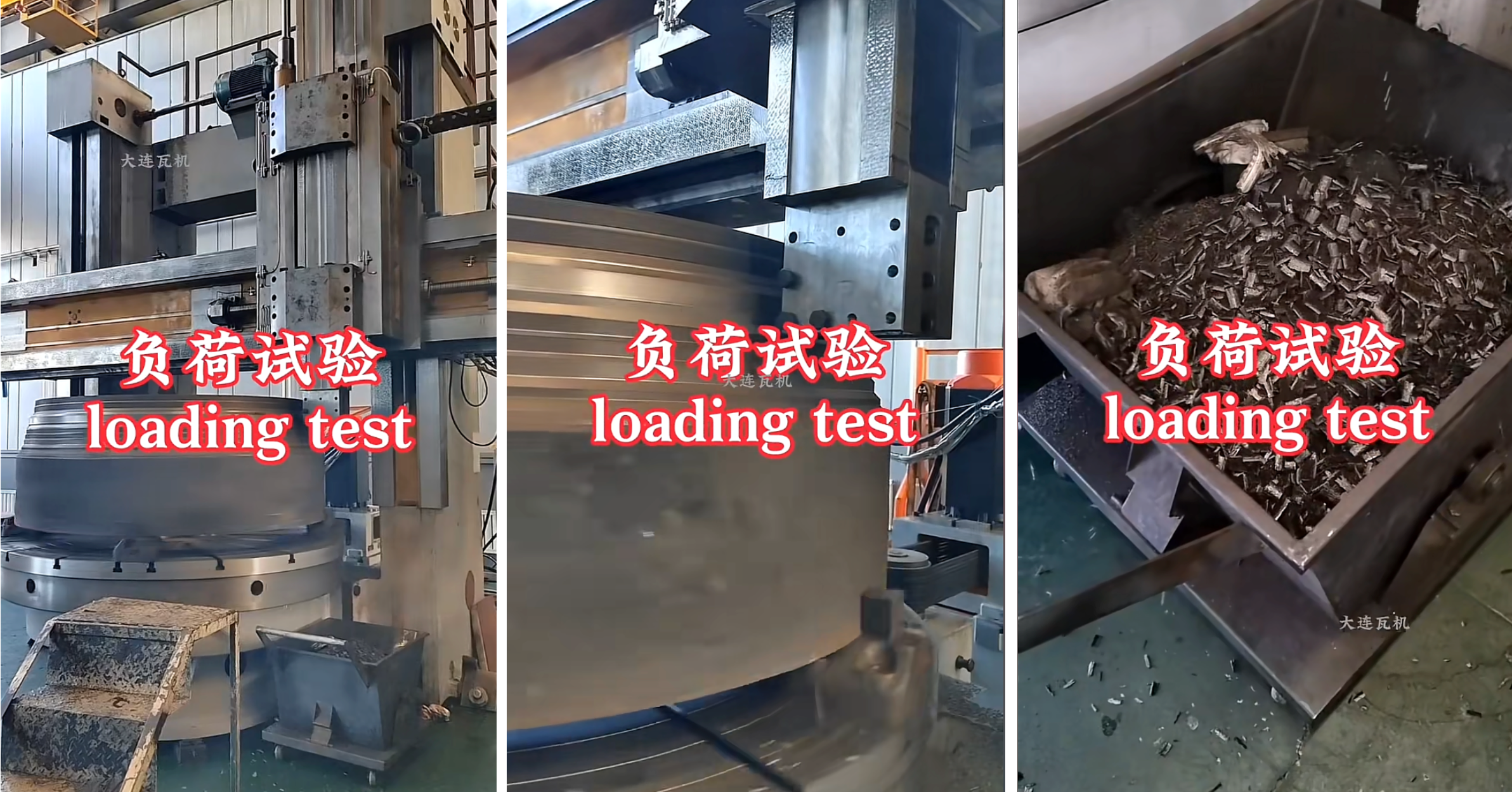

Intentar mecanizar estas piezas en tornos horizontales estándar o tornos verticales de servicio ligero a menudo resulta en herramientas rotas, husillos atascados y plazos de entrega inaceptables. En esta guía técnica completa, exploraremos por qué actualizar a unTorno vertical CNC de gran escala de grado industrial (VTL)—diseñada específicamente para la fabricación de equipos pesados, como la serie de máquinas CNC DALIAN WAJI— es la solución definitiva para garantizar la rentabilidad y la precisión de su astillero.
Los desafíos únicos de los componentes de motores y hélices marinas
Restricciones extremas de peso y tamaño
Los componentes marinos se caracterizan por su enorme tamaño. La brida del eje de la hélice de un barco o la base de una trituradora de roca de alta resistencia para operaciones mineras suelen superar los 1500 mm de diámetro. Cargar una pieza asimétrica de 15 toneladas horizontalmente no solo es peligroso, sino que también ejerce una presión devastadora sobre los cojinetes del husillo de un torno horizontal. La gravedad actúa en contra, provocando que la pieza se deforme y destruyendo las tolerancias micrométricas.
Estabilidad dimensional bajo las tensiones del agua de mar
Las piezas utilizadas en entornos marinos soportan torsiones y fuerzas de flexión constantes, así como las condiciones corrosivas del agua de mar. Por lo tanto, las superficies de contacto de las bridas de la hélice deben tener una planitud casi perfecta y tolerancias de excentricidad mínimas para garantizar un sellado hermético y una rotación sin vibraciones. Cualquier microerror introducido durante el mecanizado puede provocar una falla catastrófica del sello o una desalineación del eje de la hélice en alta mar.
Análisis exhaustivo de materiales: Mecanizado de aleaciones marinas de alta resistencia
Mecanizado de acero inoxidable dúplex y bronce de grado marino.
Las bridas de las hélices marinas y las camisas de los motores diésel suelen estar forjadas con materiales de alta resistencia, tales como:
Acero inoxidable dúplex (por ejemplo, SAF 2507):Conocido por su excelente resistencia a la corrosión, pero notoriamente difícil de mecanizar debido a su alta resistencia a la tracción y su tendencia a generar calor excesivo.
Bronce de níquel-aluminio (NAB):Altamente abrasivo y propenso al endurecimiento por deformación.
Hierro fundido de alta aleación:Se utiliza para camisas de cilindros, que requieren una eliminación agresiva de metal, pero que a menudo presentan puntos duros que provocan fuertes impactos intermitentes en la herramienta de corte.
El problema del endurecimiento por deformación y el corte intermitente
Al mecanizar acero inoxidable dúplex o NAB en una máquina de baja potencia, la herramienta suele rozar contra el material en lugar de cortarlo limpiamente. Esto provoca un endurecimiento por deformación: la superficie del metal se vuelve mucho más dura que el material base, destruyendo instantáneamente las plaquitas de carburo.
Para evitar esto, se necesitan avances continuos y agresivos, así como grandes profundidades de corte (mecanizado de alta resistencia). Esto requiere una máquina herramienta con una rigidez estructural excepcional y un par motor imparable.
¿Sus herramientas de corte se desgastan demasiado rápido al trabajar con aleaciones marinas resistentes?
